一、產品介紹

1、產品概述

JY-CS-A01超聲波液位計，是一種使用超聲波傳感技術進行測距的傳感器。采用高性能處理器、高品質元器件，產品穩定可靠、使用壽命長。使用防水型超聲波換能器，工作環境適應性強。配套專用喇叭口，適用更大檢測量程要求。此系列有多種不同的輸出方式，是一款操作簡單的高性能、高可靠性商用級功能性傳感器。

2、產品特點

l RS485輸出

l 一體封閉式防水外殼

l 溫度補償

l 工作溫度-15℃到+60℃

l 存儲溫度-25℃到+80℃

l 測量精度±(1cm+S*0.3%)(S為測量值)

l 靜電防護設計，探頭外殼與I/O引線加入靜電防護器件，符合IEC61000-4-2標準。

l 平面物體量程25cm～750cm;

l 測距角度≈15°(單邊)。

3、產品功能

l 防護等級高

l 抗干擾強

l 數據輸出穩定可靠

l 功耗低

l 抗靜電強

l 測量精度高

l 體積小，安裝便捷

二、主要參數

三、通訊接線說明

RS485接口參數

(3)RS485 Modbus協議參數

(4)RS485 Modbus協議格式

用戶機為主機設備，本模組為從機設備。

主機發送(讀)：

從機回應(讀)：

主機發送(寫)：

從機回應(寫)：

(5)RS485 Modbus寄存器

備注：寄存器數據為高字節在前，低字節在后。

(6)RS485 Modbus通訊舉例

例1：讀取處理值數據

主機：01 03 01 00 00 01 85 F6

從機：01 03 02 02 F2 38 A1

說明：傳感器地址為0x01，處理距離值為0x02F2，轉換成十進制為754mm。

例2：讀取實時值數據

主機：01 03 01 01 00 01 D4 36

從機：01 03 02 02 EF F8 A8

說明：傳感器地址為0x01，實時距離值為0x02EF，轉換成十進制為751mm。

例3：讀取溫度值數據

主機：01 03 01 02 00 01 24 36

從機：01 03 02 01 2C B8 09

說明：傳感器地址為0x01，實時溫度值為0x012C，轉換成十進制為30.0℃。

例4：修改從機地址

主機：01 06 02 00 00 05 48 71

從機：01 06 02 00 00 05 48 71

說明：傳感器地址由0x01修改為0x05。

例5：修改波特率

主機：05 06 02 01 00 01 19 F6

從機：05 06 02 01 00 01 19 F6

說明：傳感器地址為0x05，波特率修改為0x01，即2400bps。

四、極限參數

1、額定環境條件

備注：(1) a、環境溫度在0-39℃時，濕度最高值為90%(不凝露)

b、環境溫度在40-50℃時，濕度最高為當前溫度下自然界最高濕度(不凝露)

2、額定電氣條件

五、有效測量范圍參考波束圖

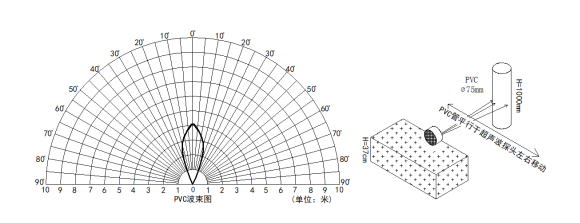

被測試物體為PVC材質白色圓柱管，高為100cm、直徑為7.5cm測試數據。

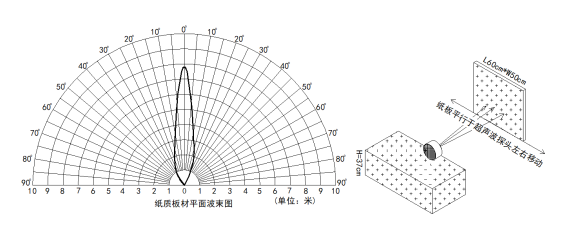

被測試物體為“瓦楞紙箱”垂直于0°中軸線，長*寬為60cm*50cm。

注: 以上為實驗室測試數據，在實際使用中，產品安裝方式、使用環境等各種因素，可能與實驗室數據有所差異，請以實際應用環境檢測為準。

六、測試軟件說明

1、軟件下載

軟件下載鏈接地址：http://www.dianquanka.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

2、軟件界面

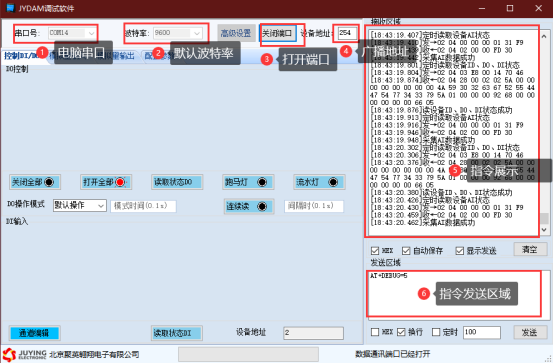

JYDAM調試軟件：

通訊測試

①　選擇設備當前串口號;

②　選擇默認波特率9600;

③　打開端口：

④　右側有接收指令，即通訊成功。

3、數據輸入說明

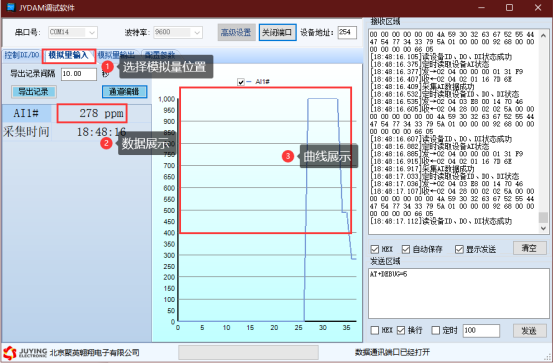

①　選擇模擬量輸入;

②　下方可以直接查看數據大小和實時曲線。

七、參數及工作模式配置

1、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為1，使用廣播地址為254進行通訊，用0無法通訊。

設備地址=偏移地址。

1.2、設備地址的讀取

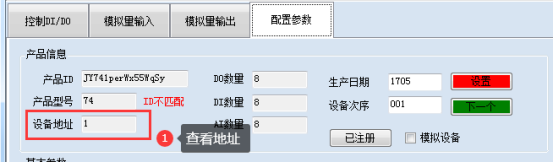

設備正常通訊后，初始設備地址寫入254，然后點擊軟件上方“配置參數”即可讀到設備的當前地址。

1.3、偏移地址的設定與讀取

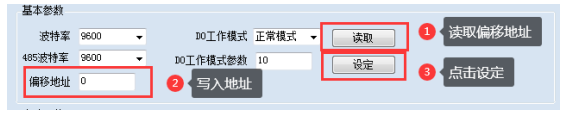

點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

2、波特率的讀取與設置

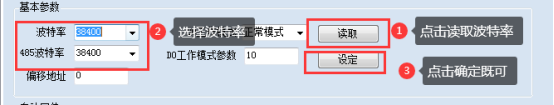

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。
