一、產品特點

?DC12-24V供電;

?1路(4-20mA/0-10V )12位AD模擬量輸出;

?量程范圍為0-300V AC。

二、產品功能

JY-DIN-AC300V電壓變送器是一種將被測交流電壓轉換成按線性比例輸出直流電流或者電壓輸出。廣泛應用于電力、郵電、石油、煤炭、冶金、鐵道、市政等部門的電氣裝置、自動控制以及調度系統。電壓變送器用于測量電網中波形畸變較嚴重的電壓信號，也可以測量方波，三角波等非正弦波形。

三、產品型號

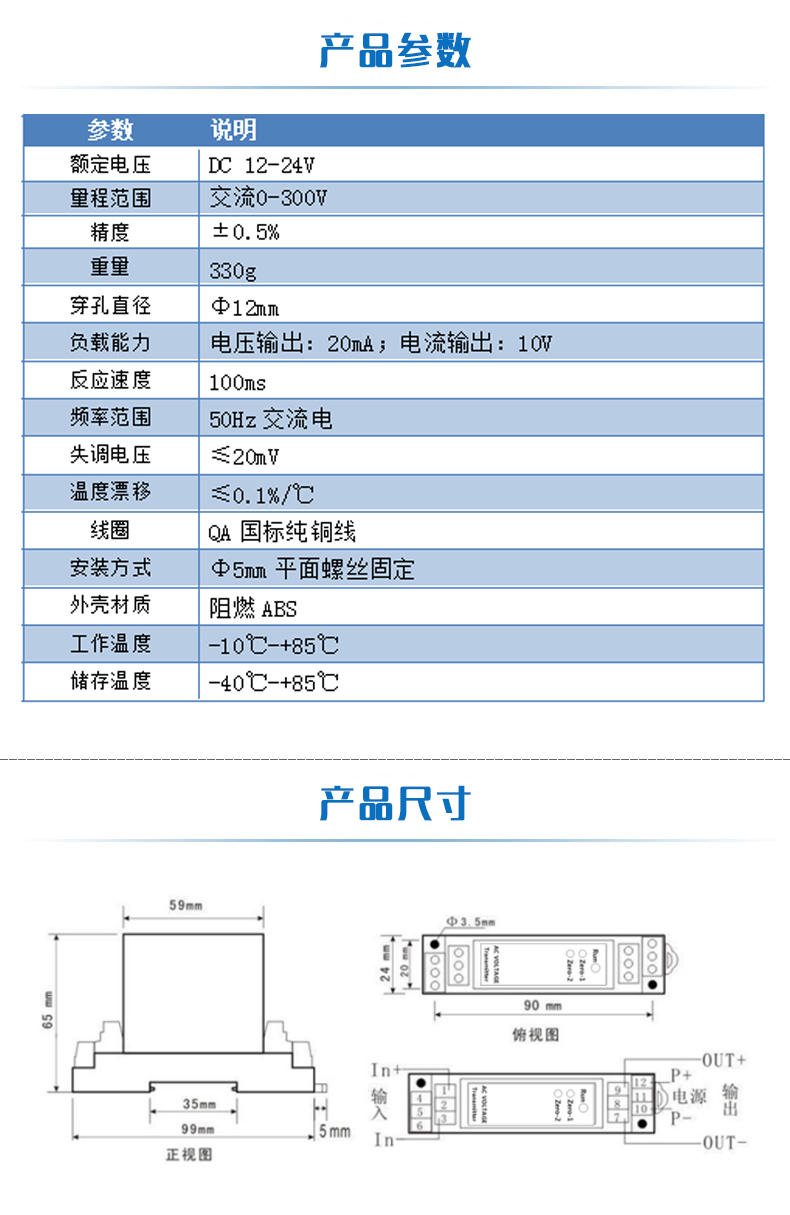

四、主要參數

五、引腳說明

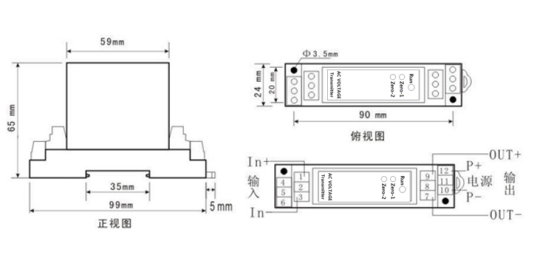

六、外殼尺寸

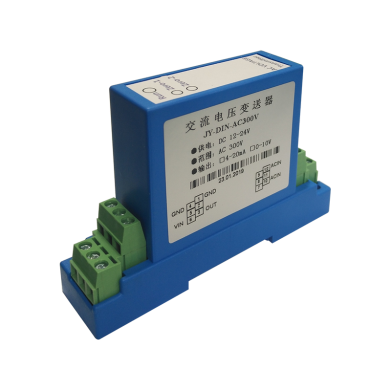

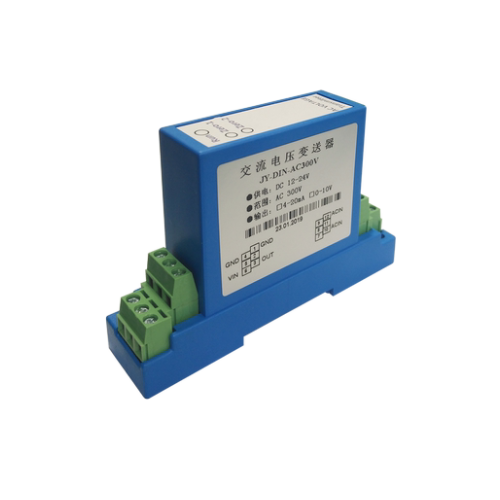

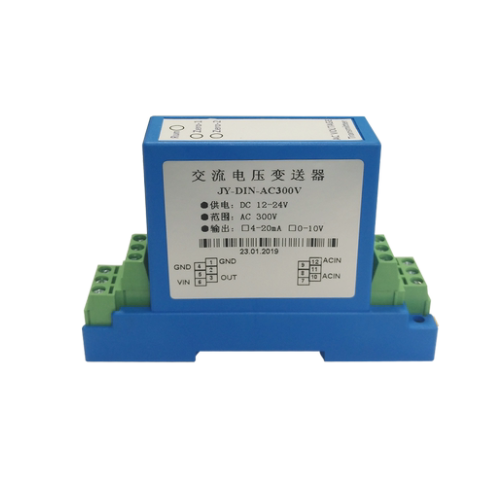

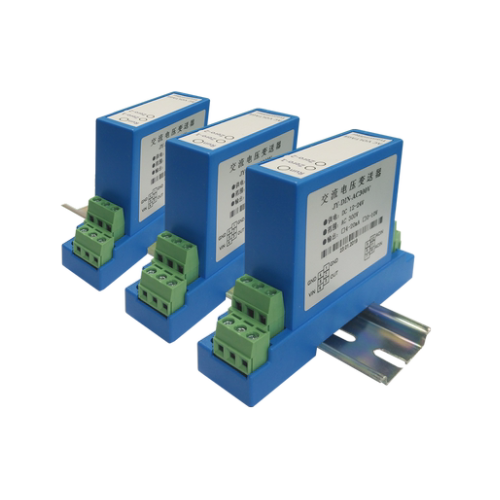

七、實物圖

八、使用注意事項

1、使用前，請仔細閱讀產品說明書，如有疑問，請與公司技術支持或售后服務人員聯系;

2、請不要將產品安裝在危險區域使用，產品工作電源為直流電源，嚴禁使用220V交流電源為產品作為工作電源;

3、NC端口懸空即可，不可私自連接信號線;

4、嚴禁私自拆裝產品，防止產品失效或發生故障。
